Профессиональное тестирование оптоволокна OLTS и OTDR приборами Fluke. Обслуживание и тестирование СКС с гарантией. Односторонние и двусторонние измерения.
Современная телекоммуникационная инфраструктура требует использования оптоволоконных технологий для обеспечения высокоскоростной передачи данных. Качественная реализация проектов невозможна без комплексной проверки установленных систем с использованием профессионального измерительного оборудования.

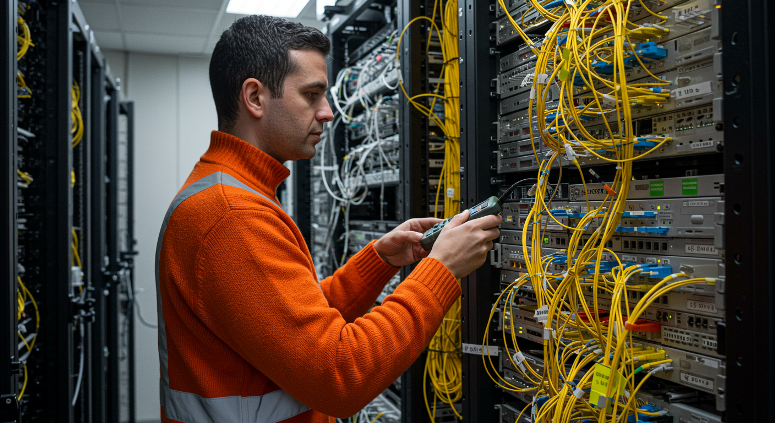

Комплексное тестирование оптоволокна включает измерение оптических потерь методом OLTS и построение рефлектограмм методом OTDR на приборах Fluke CertiFiber Pro и OptiFiber Pro с проведением односторонних и двусторонних измерений одномодовых и многомодовых волокон. Профессиональное обслуживание и тестирование СКС обеспечивает постоянную поддержку работоспособности медных и оптических кабельных систем с регулярными профилактическими проверками и оперативным устранением неисправностей.
Уровни тестирования ВОЛС
Базовая сертификация Tier 1
Обязательный метод тестирования OLTS измеряет суммарные оптические потери всего сегмента без детализации распределения по компонентам. Двухмодульная система с квалифицированным источником излучения на одном конце и измерителем на другом проводит двусторонние измерения одновременно за считанные секунды. Результаты сравниваются с предельными значениями стандартов TIA и ISO/IEC с выдачей вердикта PASS или FAIL.
Расширенная диагностика Tier 2
Оптический рефлектометр OTDR строит детальные графики распределения потерь по всей длине волокна с точной локализацией каждого события. Метод обратного рассеяния во временной области позволяет оценить качество сварных соединений, выявить макроизгибы и определить расстояние до дефектов с точностью до метра. Двусторонние измерения компенсируют погрешность релеевского рассеяния.
Критические параметры измерений
Оптические потери линии
Суммарное затухание не должно превышать бюджета потерь активного оборудования с учетом типа волокна и количества соединений. Одномодовые волокна обеспечивают погонное затухание 0,33 дБ/км на длине волны 1310 нм и 0,2 дБ/км на 1550 нм. Многомодовые демонстрируют 3 дБ/км на 850 нм и 1 дБ/км на 1300 нм.
Качество монтажных соединений
Рефлектограмма отображает потери на каждой сварке и разъеме с оценкой соответствия проектным требованиям. Качественные сварные соединения вносят потери менее 0,1 дБ без отражений на графике. Коннекторные соединения PC/UPC создают отражения с допустимыми потерями до 0,75 дБ.
Физическая длина сегмента
Точное определение расстояния критично для расчета бюджета потерь и планирования размещения активного оборудования. Рефлектометр измеряет длину с учетом показателя преломления материала волокна с погрешностью менее одного процента от общей протяженности линии.
Визуальная инспекция компонентов
Проверка торцевых поверхностей
Единственная частица загрязнения в сердцевине волокна вызывает дополнительные потери 0,5 дБ и более, что критично для результатов сертификации. Обязательная инспекция всех разъемов специализированными микроскопами перед тестированием гарантирует достоверность измерений. Очистка поверхностей безворсовыми салфетками с изопропиловым спиртом устраняет загрязнения.
Визуальный локализатор неисправностей
Компактный инструмент VFL с видимым красным лазером быстро обнаруживает разрывы, макроизгибы и некачественные соединения. Подсветка проблемных участков видимым светом упрощает локализацию дефектов без использования дорогостоящего рефлектометра. Проверка целостности волокна занимает несколько секунд.
Оборудование Fluke Networks
Комплект CertiFiber Pro OLTS
Профессиональная система для базовой сертификации оптических линий в соответствии с требованиями стандартов TIA-526 и ISO/IEC 14763. Автоматическое тестирование дуплексных волокон занимает менее десяти секунд с сохранением результатов в память прибора. Встроенный Wi-Fi обеспечивает передачу данных в облачный сервис LinkWare Live.
Рефлектометр OptiFiber Pro OTDR
Оптический рефлектометр проводит детальную диагностику состояния кабельных трасс с выявлением всех критических событий. Прибор строит графики распределения потерь, определяет расстояние до дефектов и измеряет характеристики каждого соединения. Технология SmartLoop позволяет выполнять двунаправленное тестирование пар оптоволокна без перемещения специалиста ко второму концу линии.
Длины волн тестирования
Одномодовые системы
Стандартные измерения проводятся на длинах волн 1310 нм и 1550 нм для соответствия рабочим диапазонам активного оборудования. Дополнительное тестирование на 1625 нм позволяет обнаружить макроизгибы незаметные на основных длинах волн. Для магистральных линий большой протяженности рекомендуется использовать 1550 нм с минимальным затуханием.
Многомодовые системы
Тестирование выполняется на длинах волн 850 нм и 1300 нм в соответствии с характеристиками светодиодных и лазерных источников локальных сетей. Волокна типа OM3 и OM4 оптимизированы для работы на 850 нм с лазерными передатчиками стандартов 10GBASE-SR и 40GBASE-SR4.
Документация результатов
Протоколы сертификации OLTS
Отчеты содержат значения оптических потерь на всех тестовых длинах волн измеренную длину сегмента и вердикт соответствия стандартам. Результаты двусторонних измерений усредняются для исключения влияния коэффициента обратного рассеяния смежных участков. Программное обеспечение LinkWare PC формирует профессиональные отчеты для передачи заказчику.
Рефлектограммы OTDR
Графики отображают распределение потерь по всей длине волокна с указанием мест сварных соединений разъемов и дефектов. Автоматический анализ классифицирует события измеряет потери и формирует детальные протоколы испытаний. Архив рефлектограмм используется для сравнения при периодических проверках эксплуатируемых линий.
Системная гарантия производителя
Успешное прохождение сертификационных испытаний дает право на получение расширенной гарантии от производителей компонентов ВОЛС до двадцати пяти лет. Комплект документов включает протоколы всех измерений сертификаты калибровки оборудования и подтверждение соответствия международным стандартам.
Техническое обслуживание инфраструктуры
Профилактические проверки
Регулярное тестирование эксплуатируемых линий позволяет выявить деградацию параметров и спрогнозировать необходимость ремонтных работ. Сравнение текущих измерений с архивными протоколами показывает изменение характеристик системы. Мониторинг критических параметров предотвращает возникновение серьезных неисправностей.
Оперативное устранение аварий
При возникновении обрыва или ухудшения параметров рефлектометр точно определяет место неисправности для сокращения времени восстановления. Квалифицированные специалисты проводят диагностику выполняют ремонт и повторную сертификацию линии. Централизованное управление обеспечивает координацию работ на распределенных объектах.
Инвестиции в профессиональное тестирование с использованием калиброванного оборудования гарантируют соответствие системы международным стандартам обеспечивают получение расширенной гарантии производителя и подтверждают готовность инфраструктуры к эксплуатации высокоскоростного активного оборудования на десятилетия вперед.
