Дробилки используются везде, где нужно превратить крупные куски твёрдых материалов в более мелкие фракции. В карьерах они обрабатывают добытые породы, на строительных площадках перерабатывают бетонный лом и щебень, в промышленности измельчают уголь, руду и технологические отходы.
Принцип работы этих машин кажется понятным снаружи: сжать, ударить, разрушить. Но за этой внешней простотой стоит инженерная механика, которая определяет, какой тип оборудования подойдёт для гранита, а какой справится с бетонным ломом или угольными пластами.
Разобраться в различиях между типами оборудования проще на конкретных моделях — технические характеристики дробилок для переработки бетона можно изучить в подборке https://трейд28.рф/catalog/oborudovanie/drobilnoe-oborudovanie/drobilki-dlya-betona/. В этой статье разберём, как работает каждый тип: щековые, конусные, роторные, валковые — чем они отличаются друг от друга и как выбрать нужную машину под конкретную задачу.
Назначение дробилки определяет её конструкцию. Для первичной переработки крупных кусков породы прямо в карьере нужны щековые дробилки — они выдерживают большие нагрузки и работают с кусками до метра и больше. Для вторичного измельчения, когда нужно получить товарную фракцию щебня, применяют конусные и роторные машины. Переработка отходов — бетонного лома, кирпичного боя, асфальтовой крошки — требует установок с особой защитой от металлических включений.
Дробильное оборудование разделяется на несколько групп по принципу воздействия на материал. Одни машины давят, другие бьют, третьи перетирают. Выбор зависит от прочности сырья, нужной фракции на выходе и производительности, которую требует производство. Потребители техники из горнодобывающей и строительной отраслей ставят разные задачи: горнодобывающая промышленность загружает дробилки гранитом, известняком, базальтом, а строительная отрасль работает с щебнем, бетонными блоками и кирпичным боем. Перерабатывающие предприятия используют эти машины для измельчения стекла, полимеров, промышленных отходов. Различные задачи требуют разных решений, и именно поэтому дробильно-сортировочное оборудование выпускается в нескольких принципиально различающихся исполнениях — от небольших мобильных установок до тяжёлых стационарных комплексов производительностью в сотни тонн в час.
В промышленных дробилках конструкция напрямую следует из задачи. Понять принцип работы каждого типа — значит разобраться, что происходит с материалом внутри машины и почему одни породы обрабатываются хорошо, а другие разрушают рабочие органы быстрее, чем приносят пользу.
Принцип работы дробилки: четыре механизма разрушения
Любая дробилка работает на одном или нескольких физических принципах разрушения твёрдого тела. Механизм воздействия на материал определяет конструкцию машины, её рабочих органов и привода. Всего выделяют четыре базовых метода: раздавливание, раскалывание, удар и истирание. В реальных машинах эти принципы нередко сочетаются, что позволяет получить нужный результат при минимальных затратах энергии.

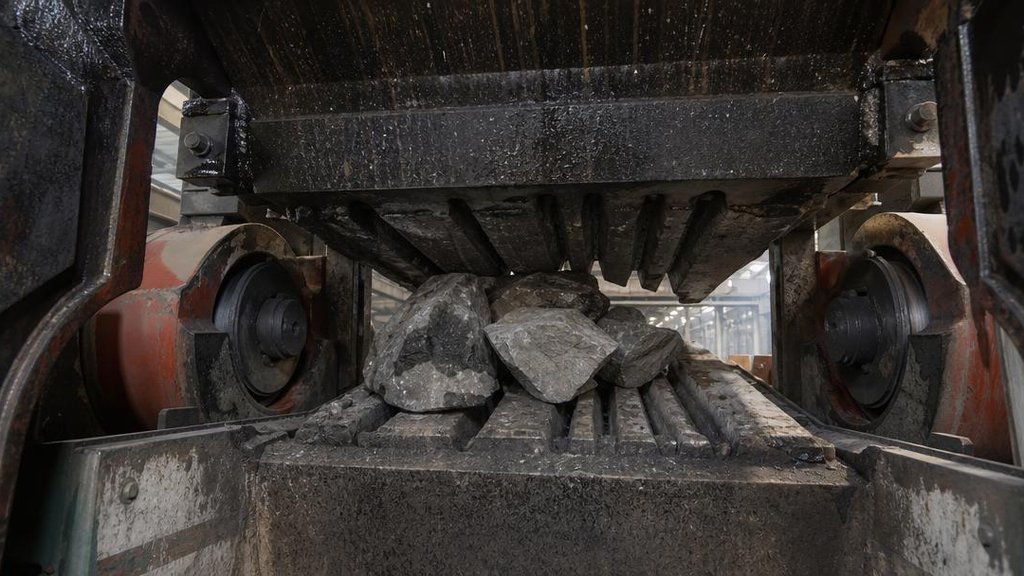

Раздавливание — наиболее распространённый метод. Материал зажимается между двумя дробящей и неподвижной рабочими поверхностями. Давление нарастает до момента, когда прочности кристаллической решётки твердых пород перестаёт хватать для сопротивления нагрузке — и кусок рассыпается. Разрушение происходит за счет нарастающего сжатия. Щековые и конусные дробилки работают именно по этому принципу. Он особенно хорош для твёрдых и абразивных пород: износ рабочих органов при сжатии меньше, чем при ударе.
Раскалывание — локализованное воздействие через острый край или клин. Усилие концентрируется в одной точке, что снижает суммарные энергозатраты на разрушение. Этот принцип действия реализован в специального назначения установках для переработки хрупких материалов, где нужно получить крупные ровные куски, а не пыль.
Удар применяется в роторных и молотковых дробилках. Ротор с закреплёнными на нём билами или молотками вращается с высокой скоростью, нанося удары по кускам сырья. Материал также разрушается при столкновении с отбойными плитами. Ударный метод хорошо работает с хрупкими породами, но не подходит для высокоабразивных — износ ударных элементов в таких условиях нарастает быстро.
Истирание используется как вспомогательный механизм в валковых дробилках. Куски материала не только сдавливаются между валами, но и перетираются из-за разности скоростей поверхностей. Это позволяет получить более мелкий и однородный продукт, но увеличивает износ рабочих поверхностей по сравнению с чистым раздавливанием.
Степень дробления показывает отношение размера исходных кусков к размеру получаемого продукта. Один агрегат редко обеспечивает высокую степень дробления за один цикл. Это является базовым принципом организации производства — оборудование обеспечивают нужный результат через каскад стадий, а не одним агрегатом. Щековая дробилка даёт соотношение 4:1 — 6:1, конусная — 3:1 — 5:1. Чтобы получить мелкую фракцию из крупного сырья, на производстве строят каскад из нескольких машин: первичная снижает фракцию с 500-1000 мм до 100-200 мм, вторичная — до 40-60 мм, третичная — до 5-20 мм. Каждая стадия требует оборудования с подходящими характеристиками.
Щековые дробилки: как работает подвижная щека

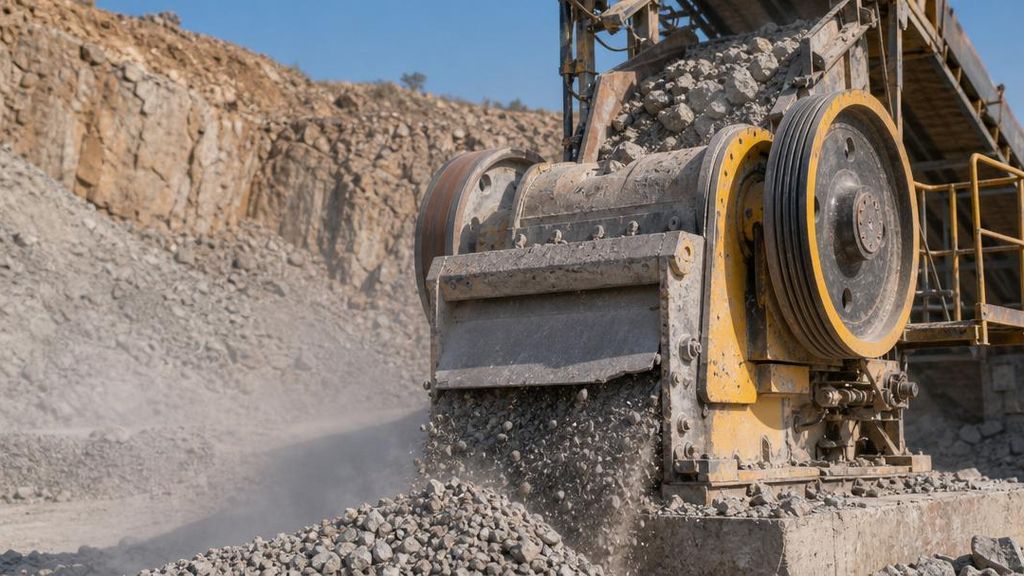

Щековые дробилки — один из старейших типов дробильного оборудования. Принцип их работы основан на сжатии материала между двумя щеками: неподвижной, жёстко закреплённой в корпусе, и подвижной, совершающей качательные движения. При сближении щёк материал сжимается и разрушается; при отходе подвижной щеки — высыпается вниз через щель регулируемого размера.
Рабочая камера щековой дробилки имеет клиновидное сечение: широкое вверху, узкое внизу. Куски загружаются сверху, постепенно опускаются по мере дробления и выходят через нижнюю щель нужного размера. Это пространство между щеками и есть основная рабочая зона, где происходит разрушение материала за счёт нарастающего давления.
Движение подвижной щеки обеспечивает эксцентриковый вал. Вращение двигателя через шкив и маховики передаётся на вал, который заставляет подвижную щеку совершать возвратно-поступательные движения. Маховики накапливают кинетическую энергию во время холостого хода и отдают её при рабочем ходе — это обеспечивает равномерное потребление электроэнергии и снижает пиковые нагрузки на привод.
Рабочие поверхности щёк защищены сменными бронеплитами из износостойкой стали или марганцовистого сплава. Эти части принимают основную нагрузку и изнашиваются первыми. Плиты можно переворачивать: сначала работает одна сторона, потом другая. После полного износа плиты заменяют — эта операция входит в плановое техническое обслуживание и не требует специального инструмента или полной разборки машины.
Щековые дробилки делятся на два типа по характеру движения подвижной щеки. Особенности каждого типа определяются кинематикой привода. Дробилки с простым качательным движением (ЩДП) имеют ось качания вверху; щека движется по дуге относительно верхней точки крепления. Дробилки со сложным движением (ЩДС) имеют более сложную кинематику: точки вращающейся части описывают эллиптические траектории, что обеспечивает более интенсивное и равномерное дробление, но ускоряет износ деталей в нижней части рабочего органа.
Щековые дробилки применяют преимущественно на первой стадии переработки. Они подходят для крупных кусков материалов прочностью до 300 МПа — гранита, базальта, железной руды. Производительность крупных промышленных машин составляет сотни тонн в час; компактные установки для вторичной переработки бетонного лома работают с меньшей производительностью, но занимают меньше пространства и подходят для мобильного применения на строительных объектах.
Ширина нижней щели между щеками регулируется изменением положения упорного клина. Уменьшение щели сокращает размер выходной фракции, но одновременно снижает производительность. Правильная настройка зазора позволяет получить нужный размер продукта без переизмельчения материала — важный параметр для производства щебня конкретной фракции. Основные элементы щековой дробилки — корпус, эксцентриковый вал, подвижная щека и бронеплиты — рассчитаны на многолетнюю работу в горной промышленности и строительстве.
Конусные дробилки: вращение конуса в камере дробления
Конусные дробилки получили своё название от формы рабочего органа. Внутри корпуса находится дробящий конус, который движется внутри неподвижного конуса большего диаметра — так называемой чаши. Между ними образуется зазор переменной ширины: материал засыпается сверху, движется вниз и измельчается там, где конусы сближаются. Когда конус отходит, раздробленный продукт высыпается вниз через нижнее отверстие камеры.
Главное отличие от щековой дробилки состоит в непрерывном режиме работы. В щековой машине дробление происходит только при движении щеки к неподвижной плите. В конусной рабочая зона постоянно меняется по окружности, поэтому дробление идёт непрерывно, без холостых ходов. Это повышает производительность и обеспечивает более равномерную нагрузку на привод и рабочие органы машины.
Движение конуса создаёт эксцентриковый стакан. Ось дробящего конуса наклонена, и при вращении эксцентрика конус совершает нутацию — колебательное движение вокруг вертикальной оси. При этом он не вращается сам по себе, а качается: в каждой точке окружности то приближается к неподвижной поверхности чаши, то удаляется от неё. Материал постепенно передвигается вниз, дробясь по мере уменьшения зазора между конусами.
Конусные дробилки выпускаются для разных задач. Машины крупного дробления (ККД) — для первичной переработки больших кусков прямо из карьера. Среднего дробления (КСД) — для второй стадии. Мелкого дробления (КМД) — для получения мелкой фракции щебня. Ширина щели на выходе регулируется изменением положения неподвижного конуса относительно дробящего. Эта регулировка используется и для настройки фракции, и для компенсации износа рабочих поверхностей конуса и чаши.
Конусные машины хорошо обрабатывают твёрдые абразивные породы: гранит, кварцит, железную руду, базальт. Прочность материала до 300-350 МПа не создаёт для них проблем. При этом форма выходного продукта получается кубовидная — особенно при использовании мелкодробильных машин с параллельной зоной дробления в нижней части камеры. Такой щебень ценится выше в строительстве и бетонном производстве.
Особенность конусных дробилок — чувствительность к попаданию недробимых предметов. Для защиты от перегрузки используют гидропневматические предохранители: при нештатной нагрузке конус опускается, увеличивая щель и выпуская инородное тело, затем возвращается в рабочее положение. Это позволяет избежать поломки и снижает требования к предварительной очистке сырья.
Роторные, молотковые и валковые дробилки
Роторные дробилки работают на принципе ударного воздействия. Внутри цилиндрического корпуса вращается ротор с высокой угловой скоростью — от 200 до 1000 оборотов в минуту. На роторе закреплены тяжёлые металлические билы. Материал падает в камеру, попадает под удар бил и разлетается в стороны. Следующий удар происходит при столкновении с отбойными плитами, закреплёнными на стенках корпуса. Куски продолжают дробиться, пока не достигнут размера, позволяющего пройти через щелевое решето в нижней части камеры.
Высокооборотные роторные дробилки (700-1000 об/мин) дают тонкий помол и кубовидную форму зерна — их используют для производства высококачественного щебня. Низкооборотные машины (200-400 об/мин) больше подходят для грубого дробления и переработки вторичного сырья. Размер выходной фракции зависит от скорости ротора и размера ячеек нижнего решета.
Молотковые дробилки конструктивно похожи на роторные, но рабочие органы у них отличаются. Молотки шарнирно подвешены к ротору. При ударе о твёрдый предмет молоток отклоняется назад — это снижает риск поломки при попадании недробимых включений. Такие дробилки хорошо работают с хрупкими и средне-твёрдыми материалами: углём, известняком, гипсом, мелом. Для высокоабразивных пород они не подходят — молотки быстро изнашиваются.
Валковые дробилки работают иначе. Рабочий орган: два параллельных вала, вращающихся навстречу друг другу. Куски материала захватываются поверхностями валов и затягиваются в зазор между ними, где сжимаются и частично перетираются. Размер щели между валами определяет фракцию выходного продукта. Поверхность валов бывает гладкой, рифленой или зубчатой — в зависимости от задачи и свойств материала.
Валковые машины хорошо справляются с влажными и вязкими материалами, которые забивают камеры щековых и роторных дробилок. Уголь с высокой влажностью, глина, некоторые руды — всё это обрабатывается валковыми установками без риска налипания на рабочие поверхности. Зубчатые валы захватывают крупные куски эффективнее, чем гладкие, и применяются для первичного дробления мягкого сырья.
Роторные машины широко используются в переработке промышленных отходов и дроблении полимерных материалов. Техника этого типа эффективно справляется с известняком, мрамором, мелкое и среднее дробление — её основное назначение. Дробилки для бетона — отдельная категория ударных установок, оснащённых усиленными билами и защитой от металлических включений. Магнитные сепараторы установлены перед загрузкой сырья, чтобы исключить металл из потока. Слабое место роторных дробилок — износ бил и отбойных плит при работе с абразивными материалами: запчасти для этих узлов нужно регулярно иметь в наличии.

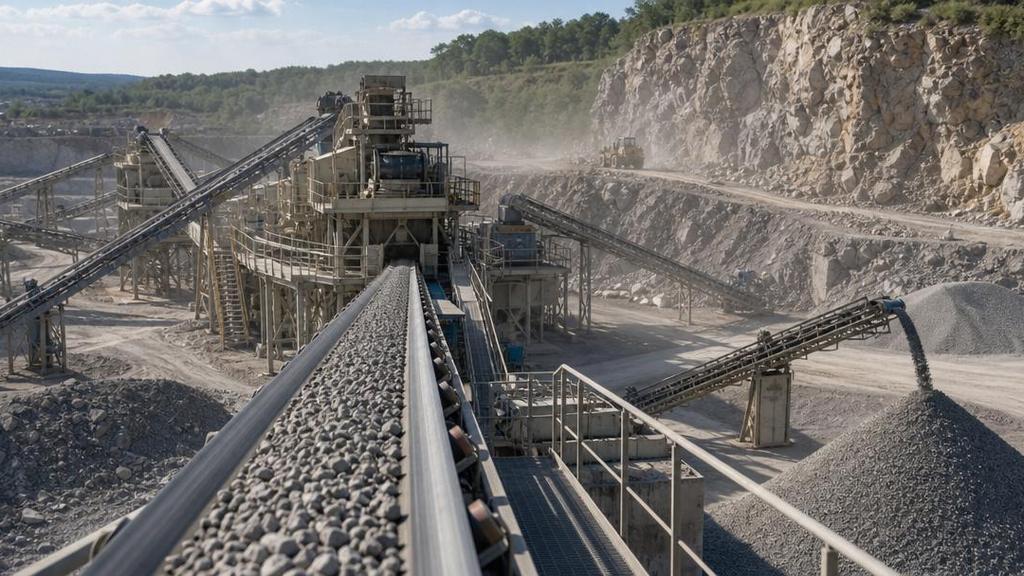

Стадии дробления: от карьерного куска до товарной фракции
Одна дробилка редко превращает карьерный кусок размером 500-800 мм в товарный щебень фракции 5-20 мм за один проход. Степень дробления за один цикл ограничена конструкцией машины. Поэтому на производстве строят каскад из нескольких машин: первичная снижает фракцию с 500-1000 мм до 100-200 мм, вторичная — до 40-80 мм, третичная — до 5-40 мм.
Первичное дробление самое грубое из трёх. Сырьё поступает в щековую или первичную ударную дробилку. Максимальный размер загружаемых кусков для крупных машин — 1000-1200 мм. Продукт первичного дробления — куски 100-250 мм, которые уже можно транспортировать конвейером и направлять на следующую переработку.
Вторичное дробление превращает эти куски в материал размером 40-80 мм. Здесь чаще применяют конусные дробилки средней стадии или роторные машины. После этой стадии материал можно использовать как крупный щебень или направить на третью стадию. Между первичной и вторичной дробилками устанавливают грохоты — вибрационные сита, которые отсеивают куски нужного размера, не отправляя их на лишнее дробление.
Третичное дробление нацелено на получение товарных фракций 5-20 мм и 20-40 мм. Конусные дробилки мелкого дробления и высокооборотные роторные машины дают нужный размер и форму зерна. На этой стадии особенно важна кубовидность щебня: ударные дробилки дают более кубовидный продукт, чем машины с раздавливающим принципом.
| Стадия | Тип дробилки | Размер питания (мм) | Размер продукта (мм) |
|---|---|---|---|
| Первичное | Щековая, ударная | до 1200 | 100-250 |
| Вторичное | Конусная (КСД), роторная | 100-250 | 40-80 |
| Третичное | Конусная (КМД), роторная | 40-80 | 5-40 |
Между стадиями устанавливают грохоты для разделения материала по фракциям. Зерна нужного размера уходят на склад; крупные куски — на следующую стадию дробления. Этот процесс позволяет точно контролировать гранулометрический состав конечного продукта и избегать переизмельчения. Мобильные дробильно-сортировочные комплексы объединяют несколько стадий в единую установку на колёсном или гусеничном ходу, что упрощает организацию переработки на небольших объектах.
При планировании каскада важно учитывать производительность каждой стадии. Если первичная дробилка выдаёт больше, чем успевает переработать вторичная, образуется затор. Правильный расчёт производительности на каждом переделе: задача, которую решают при проектировании линии, а не при её монтаже.
Как выбрать дробилку: ключевые критерии
Выбор дробилки начинается не с модели и производителя, а с характеристик материала и требований к продукту. Основные технические параметры: прочность сырья, его абразивность, влажность, максимальный размер кусков и нужная фракция на выходе — именно они определяют, какой тип машины подойдёт, а какой нет. Понимание устройства каждого типа даёт возможность сделать правильный выбор самостоятельно, без лишних консультаций.
Прочность материала стоит на первом месте. Для пород прочностью выше 200 МПа (граниты, кварциты, базальты) подходят щековые и конусные дробилки. Роторные и молотковые рассчитаны на материалы до 150-180 МПа. Превышение этого порога ведёт к ускоренному износу бил и отбойных плит, что быстро делает эксплуатацию нерентабельной — расходы на запчасти перевешивают выгоду от высокой производительности машины.
Абразивность влияет на выбор типа рабочего органа и материала броней. Высокоабразивные породы требуют дробилок с раздавливающим принципом: при ударном методе абразивный износ бил нарастает в несколько раз быстрее, чем при сжатии. Конусные и щековые дробилки в таких условиях имеют существенно больший ресурс рабочих органов и реже требуют замены деталей.
Влажность критична для роторных дробилок и щековых машин: влажные материалы налипают на рабочие поверхности, забивают камеры и снижают производительность. Если сырьё влажное — оптимальны валковые дробилки или специальные конструкции с защитой от налипания. Для угля с высокой влажностью валковые машины используют практически повсеместно.
Производительность задаёт класс оборудования. Мобильные установки выдают 50-200 тонн в час и подходят для небольших строительных проектов или вторичной переработки. Стационарные промышленные комплексы работают с производительностью 500-2000 тонн в час и строятся под долгосрочное производство. При выборе стоит учесть, что паспортная производительность указывается для оптимальных условий — с реальным сырьём результат нередко ниже. Коммерческие предложения производителей обычно включают несколько конфигураций для разных условий — стоит запросить технические решения под конкретную задачу, а не выбирать из стандартного каталога вслепую.
| Параметр | Щековые | Конусные | Роторные | Валковые |
|---|---|---|---|---|
| Макс. прочность (МПа) | до 300 | до 350 | до 150 | до 200 |
| Абразивные материалы | хорошо | хорошо | плохо | средне |
| Влажные материалы | средне | средне | плохо | хорошо |
| Стадия применения | первичная | вторичная/третичная | вторичная/третичная | вторичная |
Мобильные дробильные установки занимают отдельную нишу. Они смонтированы на колёсном или гусеничном шасси и могут перемещаться по производственной площадке или вывозиться на разные объекты. Такие машины используют строительные компании для переработки сносимых конструкций прямо на месте работ, без транспортировки бетонного лома на стационарный завод. Мобильность снижает транспортные расходы и позволяет работать даже на труднодоступных объектах.
Ещё один критерий: доступность запчастей и сервисного обслуживания. Машина известного производителя с развитой дилерской сетью в долгосрочной перспективе надёжнее, чем более дешёвый аналог с долгим сроком поставки деталей. Плановая остановка из-за замены изношенных бил — норма. Аварийный простой из-за отсутствия запчастей на складе обходится куда дороже.
Техническое обслуживание и эксплуатация дробилок
Дробильное оборудование работает в тяжёлых условиях: пыль, вибрация, ударные нагрузки, абразивный износ. Без регулярного технического обслуживания срок службы снижается в несколько раз, а риск аварийной остановки растёт. Грамотная эксплуатация включает несколько обязательных направлений, каждое из которых напрямую влияет на стоимость переработки тонны продукта.

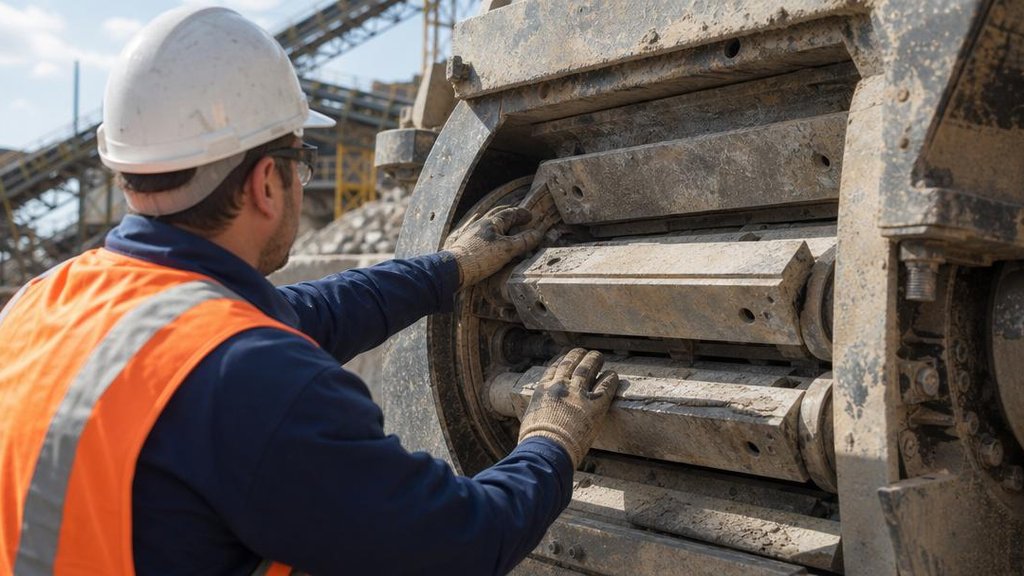

Контроль износа рабочих органов стоит на первом месте в обслуживании. Броневые плиты щековых дробилок, конусы и чаши конусных машин, билы роторных агрегатов изнашиваются по-разному, но все требуют регулярного осмотра. Мерой износа служит толщина рабочей поверхности: когда она снижается до допустимого минимума, деталь нужно менять. Работа на изношенных рабочих органах снижает производительность и может привести к поломке самой машины с более дорогостоящими последствиями.
Регулировка зазора входит в стандартное обслуживание. В щековых дробилках зазор между щеками настраивают через регулировочные клинья или болты в нижней части. В конусных машинах положение неподвижного конуса регулируют поворотным механизмом. Правильный зазор: баланс между производительностью и размером выходного продукта. По мере износа рабочих поверхностей зазор увеличивается — его нужно периодически корректировать, чтобы выходная фракция оставалась в нужном диапазоне.
Смазка подшипников и эксцентриковых узлов критична для ресурса машины. Большинство современных дробилок оснащены автоматическими системами смазки с масляными насосами, фильтрами и контролем температуры. Смазочный материал выбирают исходя из условий эксплуатации: для работы при низких температурах нужны специальные морозостойкие масла. Перегрев масла или его загрязнение — частая причина выхода из строя подшипниковых узлов.
Запчасти для дробилок относятся к расходным материалам: их всегда нужно иметь в наличии. Перебои в поставках деталей останавливают производство. Поэтому операторы дробильных установок заранее планируют закупку брони, бил, подшипников и других деталей с учётом их расчётного ресурса и сроков доставки. Наличие страхового запаса — особенно для дробилок, работающих в режиме непрерывного производства — обязательное условие надёжной эксплуатации.
Установки для переработки бетона требуют дополнительного контроля: в исходном материале часто присутствует арматура и металлические включения. Перед дробилкой устанавливают магнитные сепараторы, которые удаляют металл из потока. Если этот шаг пропустить, металлические куски повредят рабочие органы машины и потребуют дорогостоящего ремонта. Некоторые производители оснащают дробилки для вторичного бетона встроенными детекторами металла, которые автоматически останавливают подачу при обнаружении крупных включений.
Периодичность технического обслуживания зависит от интенсивности работы и типа перерабатываемого материала. Для абразивных пород плановый осмотр проводят каждые 200-300 часов наработки; при работе с мягким сырьём интервал увеличивается. Фиксация показателей в журнале позволяет выявить тенденции к ускоренному износу и вовремя принять меры до того, как неплановая остановка нанесёт ущерб производственному графику.
Выбор дробилки: итог и практические ориентиры
Понять, как работает дробилка — первый шаг. Второй: выбрать ту, которая подходит под конкретную задачу. Виды дробилок охватывают разные условия эксплуатации: щековые для крупного и первичного дробления твёрдых пород, конусные для вторичной и третичной обработки с высокими требованиями к форме зерна, роторные для хрупких материалов и производства кубовидного щебня, валковые для влажного и вязкого сырья. Основное применение каждого типа — тема этой статьи от начала до конца: принцип работы, конструкция, выбор под задачу.
Перед выбором модели нужно ответить на несколько вопросов: что за материал нужно дробить, какая фракция нужна на выходе, какая производительность нужна, будет ли установка стационарной или мобильной, как обстоит дело с сервисом и запчастями в регионе. Ответы на эти вопросы сразу отсекают неподходящие типы машин и сужают выбор до конкретных моделей.
Не стоит выбирать дробилку только по цене покупки. Машина с низкой начальной стоимостью, но дорогими запчастями и частым ремонтом оказывается дороже в эксплуатации. Ресурс рабочих органов, доступность запасных частей, простота обслуживания и надёжность техники — характеристики, которые определяют реальную стоимость владения оборудованием на протяжении всего срока эксплуатации.
Стационарные дробильно-сортировочные комплексы проектируют с учётом производственной программы: объём переработки в год, состав выходных фракций, схема движения материала по площадке. Это задача инженерного расчёта, а не подбора оборудования из каталога. Для небольших объектов и разовых задач оптимальны мобильные установки или аренда оборудования — такой вариант позволяет не замораживать средства в технике, которая будет простаивать большую часть времени.
Промышленные дробилки для бетонного лома имеют особенность: они работают с материалом неоднородного состава, в котором встречаются металлические включения, дерево, полимеры. Оборудование для таких задач должно иметь усиленные рабочие органы и систему защиты. Производительность при переработке вторичного бетона ниже, чем при работе с однородным карьерным камнем — это нужно учитывать при расчёте мощности линии.
По мнению специалистов компании Трейд, грамотный подбор дробильного оборудования в первую очередь требует анализа задачи: свойства сырья, требования к продукту, производительность, условия эксплуатации. Когда эти параметры известны, правильная машина выбирается без лишних итераций. Если задача нестандартная — стоит проконсультироваться с поставщиком оборудования, который знает линейку и понимает специфику разных применений. Вопросы выбора, комплектации и технического обслуживания решаются проще, когда есть партнёр с реальным опытом работы с такой техникой.
